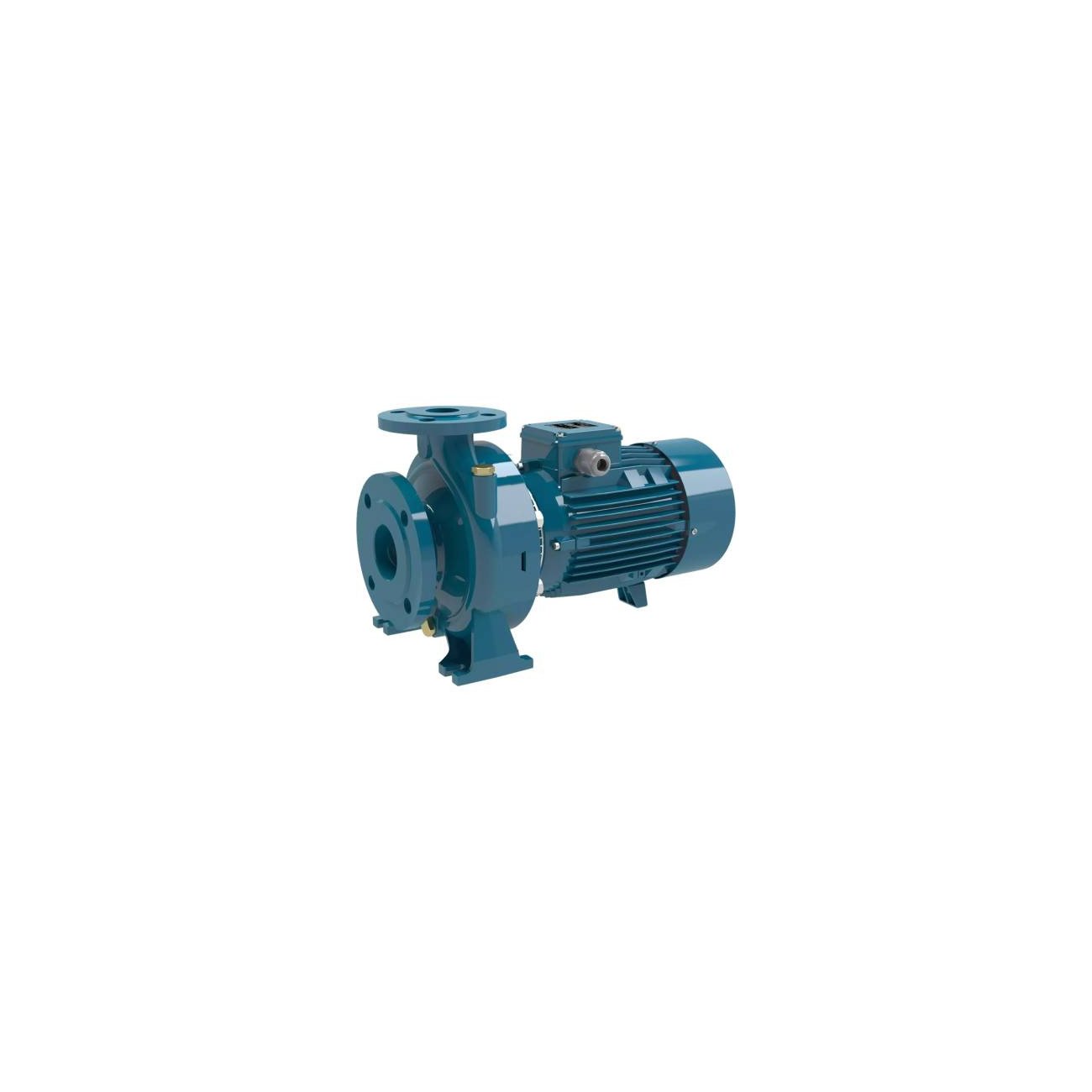

Pompes de filtration piscine Calpeda NM4 – Triphasé

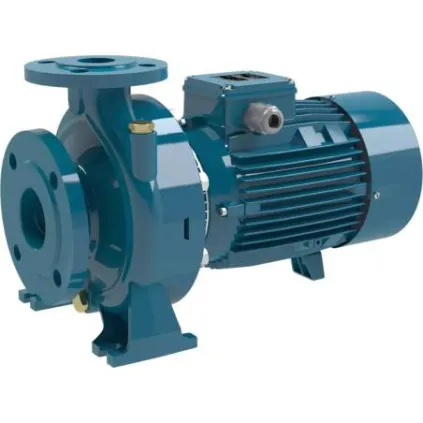

Les pompes de filtration piscine Calpeda NM4 – Triphasé sont des électropompes centrifuges monobloc avec accouplement direct moteur-pompe et arbre unique jusqu'à 15 kW.
Les pompes Calpeda NM4 sont conçues pour les installations de piscines collectives et les applications professionnelles exigeantes.
Puissantes et fiables, elles assurent la circulation de l’eau en continu et permettent d’alimenter des réseaux nécessitant des pressions et des hauteurs importantes, comme les systèmes de filtration complexes, les toboggans de parcs aquatiques ou les équipements d’espaces aquatiques.
Caractéristiques :
- Débit : Entre 48 et 210 m³/h
- Hauteur max : Entre 4 et 31,5 mCE
- Puissance : Entre 2,2 et 15 kW
- Garantie : 2 ans
- Fabriquée en Italie
Marque : CALPEDA
Photos non contractuelles
Exécution
NM4 Electropompes centrifuges monobloc avec accouplement direct moteur-pompe et arbre unique jusqu'à 22 kW (15 kW pour NM4).
Vitesse de rotation nominale (50 Hz):
NM4, NMS4 ≈ 1450 1/min.
Corps de la pompe à volute avec aspiration en bout et orifice de refoulement radial vers le haut, avec dimensions principales et performances selon EN 733 avec modèles ajoutés à complément.
NM4 : Version avec corps de pompe et lanterne en fonte (pompes livrées complètement peintes).
Orifices: Brides PN 10-16, EN 1092-2 (PN 10 pour DN 200)
Applications
Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusqu’à 0,2% max.).
Pour l’approvisionnement en eau.
Pour les installations de chauffage, conditionnement, refroidissement.
Pour applications civiles et industrielles.
Pour irrigation.
Limites d'utilisation
Température du liquide de -10 °C à +90 °C.
Température ambiante jusqu’à 40 °C.
Hauteur d’aspiration manométrique jusqu’à 7 m.
Pression finale maximale admise dans le corps de pompe : 16 bars
Service continu.
Moteur
Moteur à induction à 4 pôles, 50 Hz (n = 1450 1/min).
NM4 : triphasé 230/400 V ± 10% jusqu’à 3 kW; 400/690 V ± 10%, de 4 à 90 kW;
Isolation classe F.
Protection IP 54.
Exécution selon EN 60034-1; EN 60034-30-1.
Désignation
Exemple : NM4 80/20A/B
NM = Série
4 = Modèle
80 = Diamètre orifice de refoulement en mm
20 = Diamètre nominal de la roue
A = Grandeur roue
/B = Indique la révision
Matériaux
Corps de pompe : Fonte GJL 250 EN 1561 pour PN 10 et Fonte GJS 400-15 EN 1563 pour PN 16
Lanterne de raccordement : Fonte GJL 200 EN 1561
Roue : Fonte GJL 200 EN 1561
Arbre : Acier au Cr-Ni 1.4305 EN 10088 (AISI 303)
Contres-brides : Acier 1.0044 EN 10025-2 (Fe 430B)
Garniture mécanique : Carbone dur - Céramique - NBR

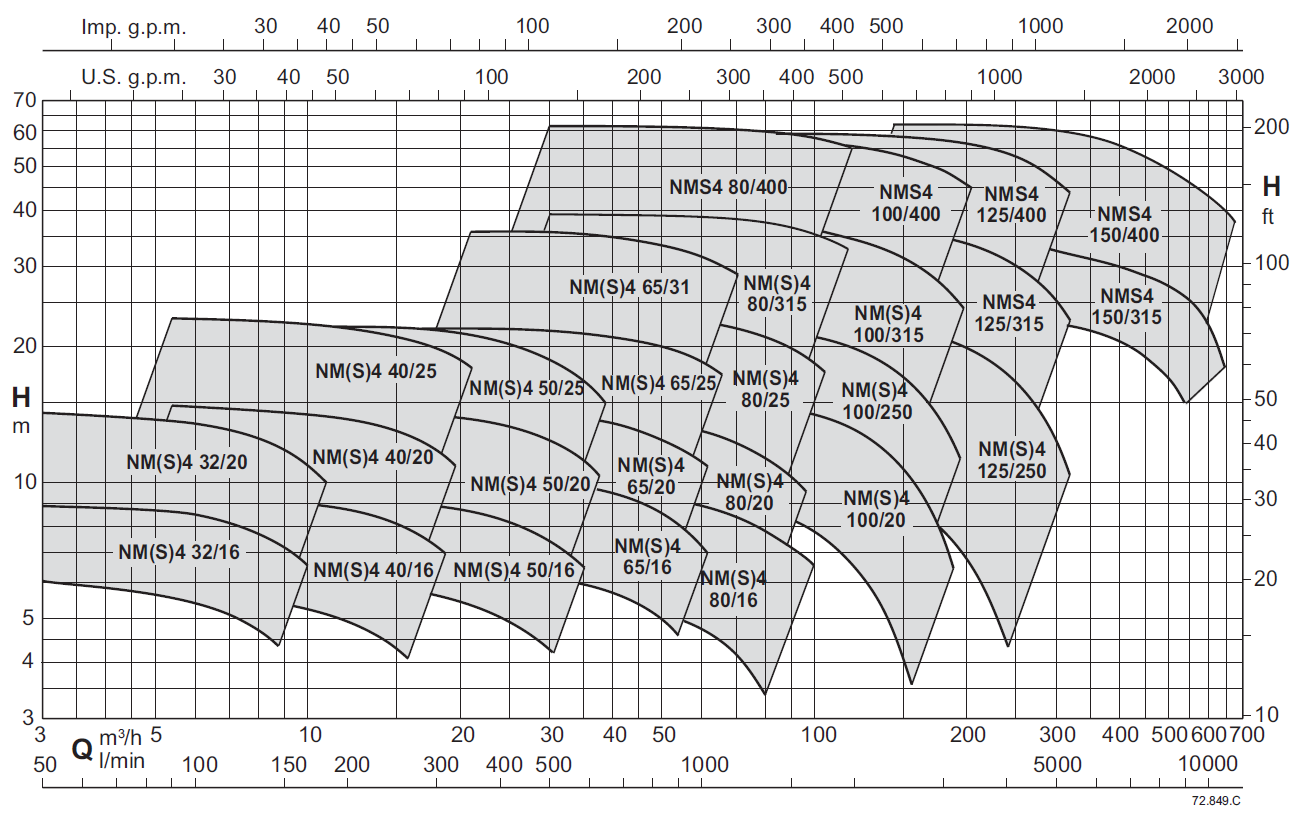

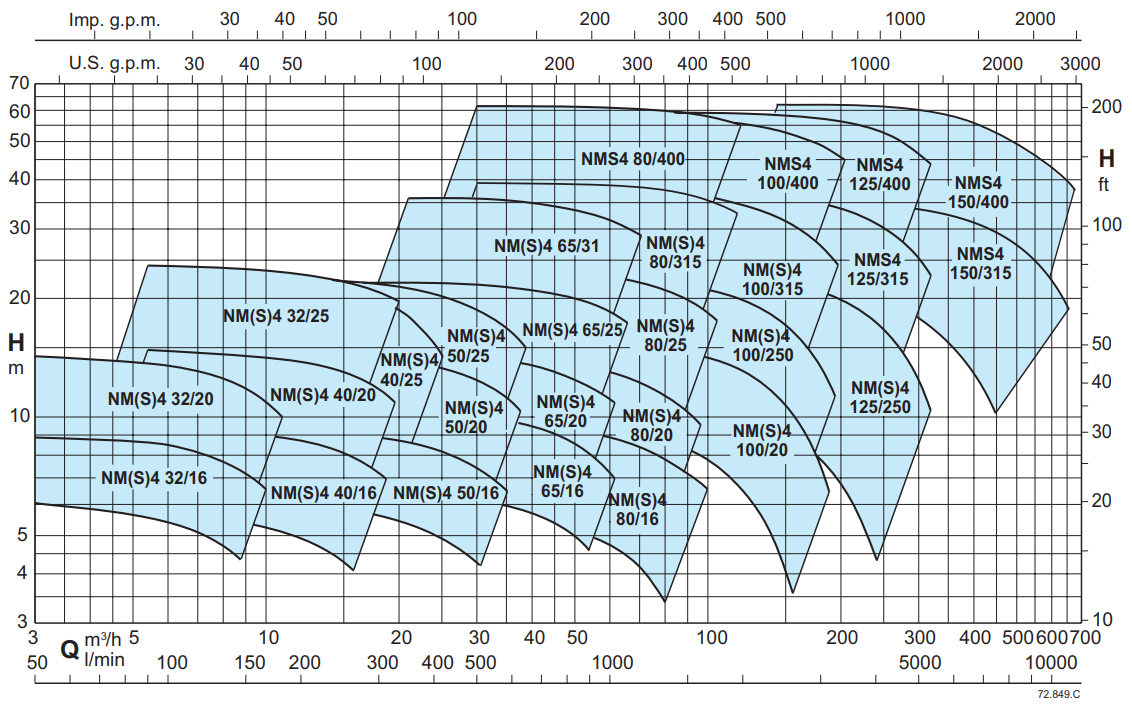

Graphique d'utilisation n ≈ 2900 tr/min

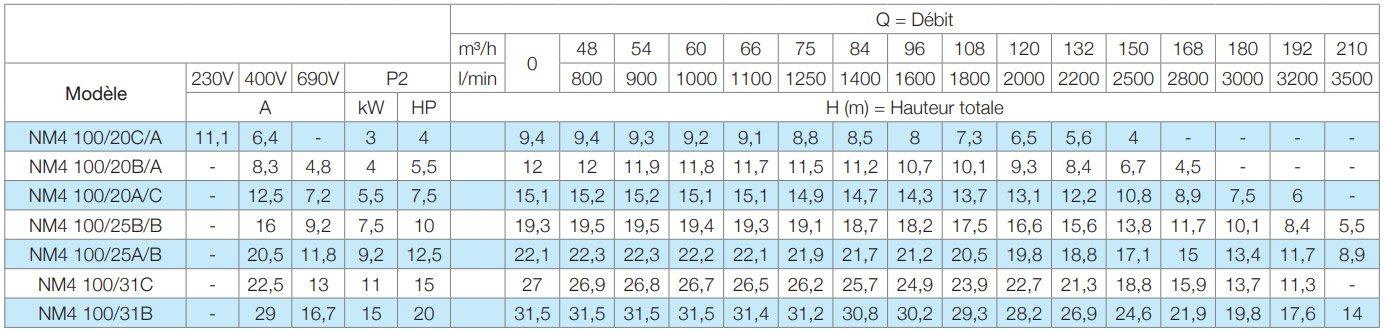

Caractéristiques techniques

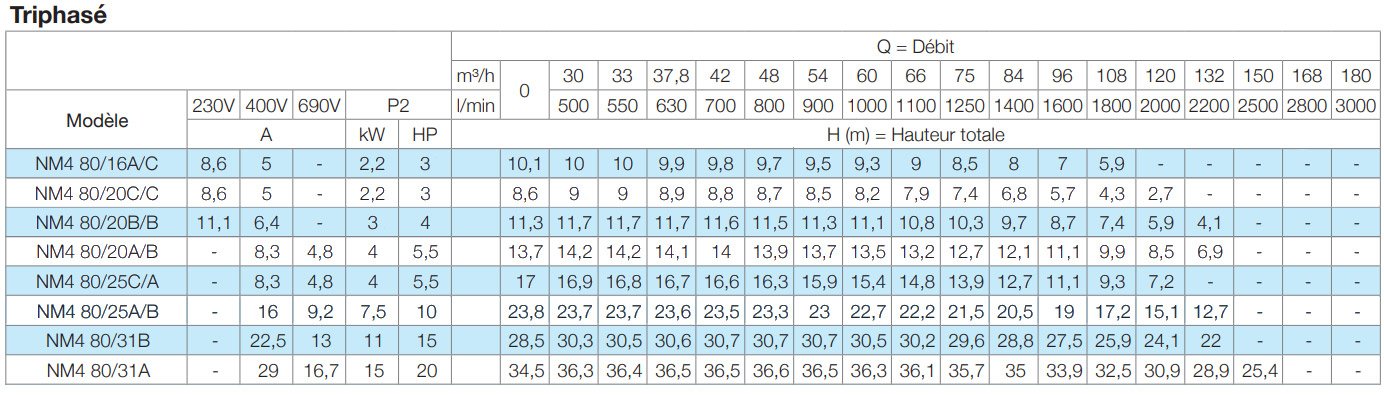

| Référence CALPEDA | Puissance (en kW) | Débit (en m³/h) | Débit min / max (en m³/h) | Hauteur totale (HMT) | Tension | Poids | Ø E / S |
| NM4 80/16A/C | 2,2 kW | 54 m³/h à 9,5 mètres | Entre 30 et 108 m³/h | Entre 10 et 5,9 HMT | Triphasé | 70,5 kg | 100 - 80 |
| NM4 80/20C/C | 2,2 kW | 33 m³/h à 9 mètres | Entre 30 et 120 m³/h | Entre 9 et 2,7 HMT | Triphasé | 77,4 kg | 100 - 80 |
| NM4 80/20B/B | 3 kW | 84 m³/h à 9,7 mètres | Entre 30 et 132 m³/h | Entre 11,7 et 4,1 HMT | Triphasé | 77,3 kg | 100 - 80 |
| NM4 80/20A/B | 4 kW | 108 m³/h à 9,9 mètres | Entre 30 et 132 m³/h | Entre 13,7 et 6,9 HMT | Triphasé | 85,5 kg | 100 - 80 |
| NM4 80/25C/A | 4 kW | 108 m³/h à 9,3 mètres | Entre 30 et 120 m³/h | Entre 16,9 et 7,2 HMT | Triphasé | 103,9 kg | 100 - 80 |
| NM4 80/25A/B | 7,5 kW | 96 m³/h à 19 mètres | Entre 30 et 132 m³/h | Entre 23,7 et 12,7 HMT | Triphasé | 130,6 kg | 100 - 80 |
| NM4 80/31B | 11 kW | 84 m³/h à 28,8 mètres | Entre 30 et 132 m³/h | Entre 30,3 et 22 HMT | Triphasé | 212 kg | 100 - 80 |
| NM4 100/20C/A | 3 kW | 48 m³/h à 9,4 mètres | Entre 48 et 150 m³/h | Entre 9,4 et 4 HMT | Triphasé | 85 kg | 125 - 100 |
| NM4 100/20B/A | 4 kW | 120 m³/h à 9,3 mètres | Entre 48 et 168 m³/h | Entre 12 et 4,5 HMT | Triphasé | 92,9 kg | 125 - 100 |
| NM4 100/20A/C | 5,5 kW | 168 m³/h à 8,9 mètres | Entre 48 et 192 m³/h | Entre 15,2 et 6 HMT | Triphasé | 109 kg | 125 - 100 |
| NM4 100/25B/B | 7,5 kW | 180 m³/h à 10,1 mètres | Entre 48 et 210 m³/h | Entre 19,5 et 5,5 HMT | Triphasé | 141,4 kg | 125 - 100 |
| NM4 100/25A/B | 9,2 kW | 210 m³/h à 8,9 mètres | Entre 48 et 210 m³/h | Entre 22,3 et 8,9 HMT | Triphasé | 152,9 kg | 125 - 100 |
| NM4 100/31C | 11 kW | 168 m³/h à 15,9 mètres | Entre 48 et 192 m³/h | Entre 26,9 et 11,3 HMT | Triphasé | 221,1 kg | 125 - 100 |
| NM4 100/31B | 15 kW | 180 m³/h à 19,8 mètres | Entre 48 et 210 m³/h | Entre 31,5 et 14 HMT | Triphasé | 235,2 kg | 125 - 100 |
⚠️ Le débit réel dépend de la configuration de l’installation (longueur de tuyaux, pertes de charge dans filtres et équipements). Les valeurs indiquées correspondent aux performances théoriques des pompes.

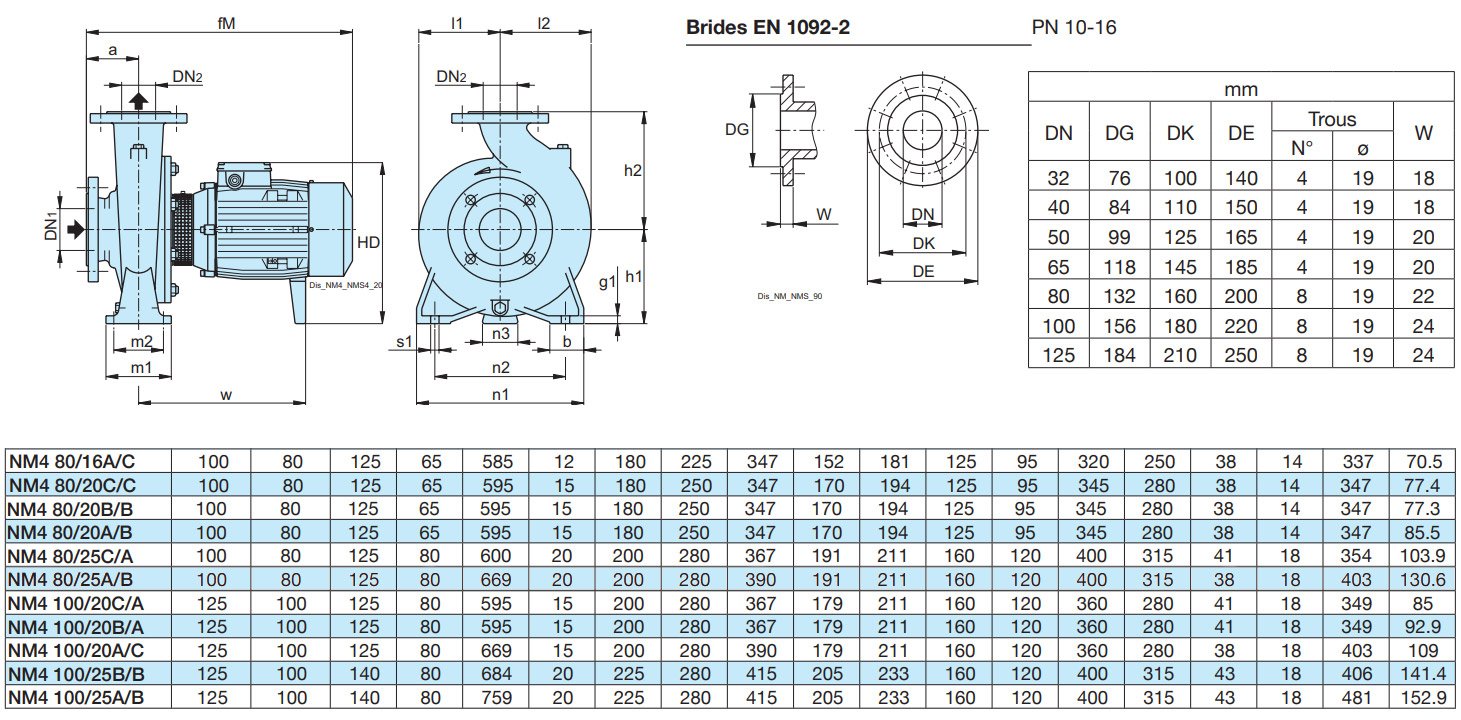

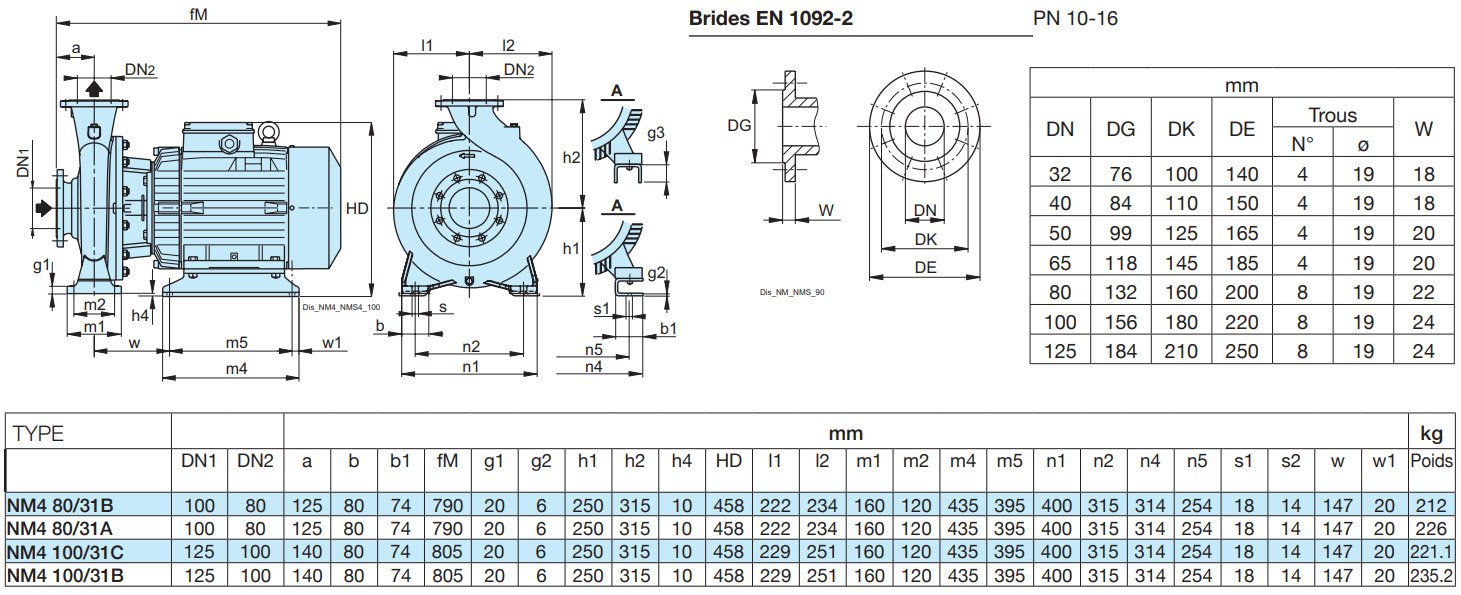

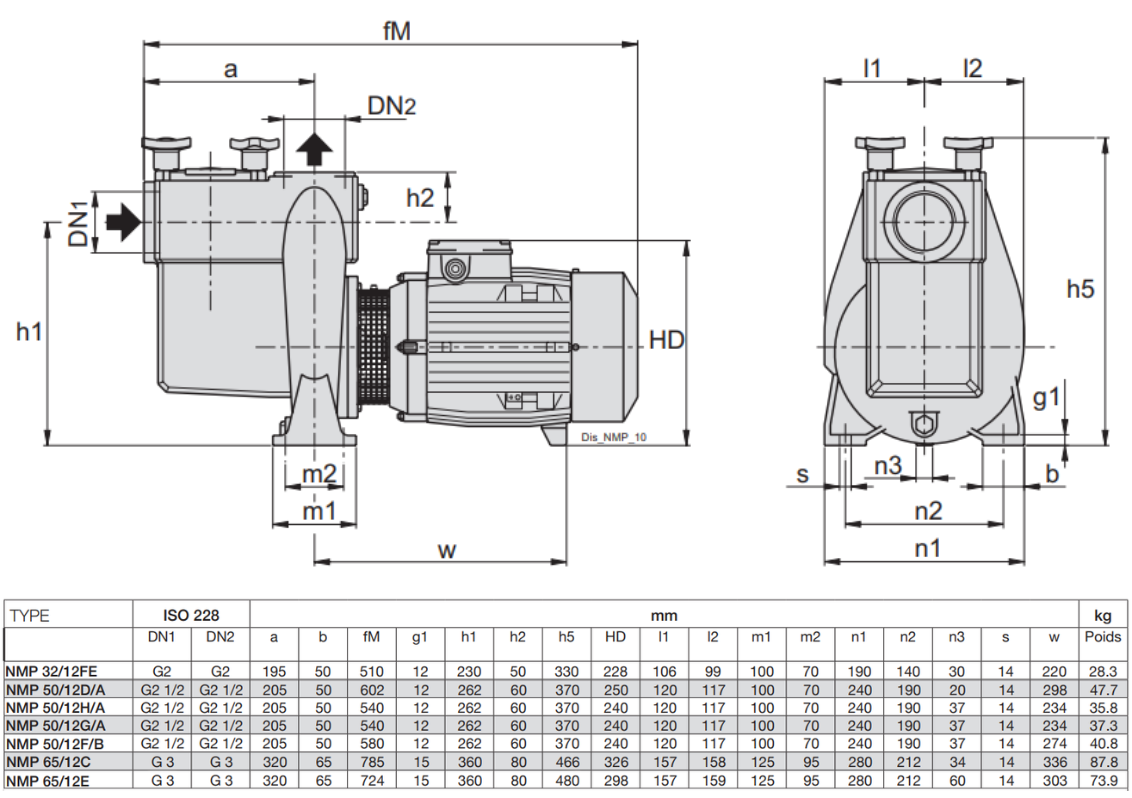

Dimensions des pompes CALPEDA NMP - Triphasé
Dimensions des Pompes MPC CALPEDA 32/12 FE - 50/12 H/A - 50/12 G/A - 50/12 F/B - 50/12 D/A - 65/12 E - 65/12 C - Triphasé
